Como testar um tapete de aterramento com um multímetro
Um testador de tomadas e um multímetro mostram se terra, cabo e superfície formam uma ligação funcional. Assim a tua rotina Earthle começa sobre uma base fiável.
A cadeia elétrica tem três partes: terra de proteção funcional, cabo com resistência de segurança e superfície condutora. Testar cada uma separadamente também revela onde está a falha.
Começa com segurança na tomada
Usa um testador de tomadas aprovado para o teu país ou pede a um eletricista que verifique a terra. Nunca introduzas pontas soltas, fios ou montagens caseiras numa tomada de rede. Contactos de terra visíveis podem estar mal ligados.
O aterramento é um princípio elétrico estabelecido. A IEC 61340 usa-o para limitar diferenças de potencial e descargas eletrostáticas em eletrónica. Isto sustenta a técnica, não um benefício para a saúde.
Teste 1: cabo e resistência de segurança
- Retira completamente a ficha Earthle da tomada.
- Coloca o multímetro em resistência num intervalo superior a 100 kΩ.
- Mede entre o contacto de terra da ficha e o botão metálico na outra extremidade.
- O cabo Earthle deve indicar cerca de 100 kΩ devido à resistência integrada.
OL ou infinito sugere uma interrupção. Um valor próximo de zero não corresponde à especificação e o cabo não deve ser usado. Não é necessário obter exatamente 100 000 ohms por causa das tolerâncias.
Teste 2: superfície condutora
Mantém a ficha fora da rede. Mede do botão até vários pontos do fio de prata ou do tapete. Um valor baixo e finito indica continuidade. Numa grelha têxtil pode variar com o local. Testa também os cantos mais afastados.
Teste 3: configuração completa
Uma medição de tensão corporal pode mostrar se o contacto reduz a tensão alternada de frequência da rede na pele. Num curto estudo neonatal, a tensão medida diminuiu cerca de 95 % quando a ligação foi ativada. É um efeito elétrico, não uma prova de benefício geral.
- Sem redução: verifica primeiro a terra da tomada.
- OL no cabo: pode existir uma quebra.
- Pequena redução: uma camada grossa, seca ou sintética pode isolar.
- Leitura instável: verifica função, intervalo, pilha e pontos de contacto.
Usa um pino de terra apenas segundo as instruções e num local adequado. Um tubo de aquecimento não está necessariamente ligado à terra; peças de plástico podem interromper o caminho. Um eletricista deve esclarecer dúvidas sobre a instalação.
Uma boa medição confirma o contacto elétrico. Ficas então a saber que a configuração está pronta para uso diário consistente.
Que produto Earthle é indicado aqui

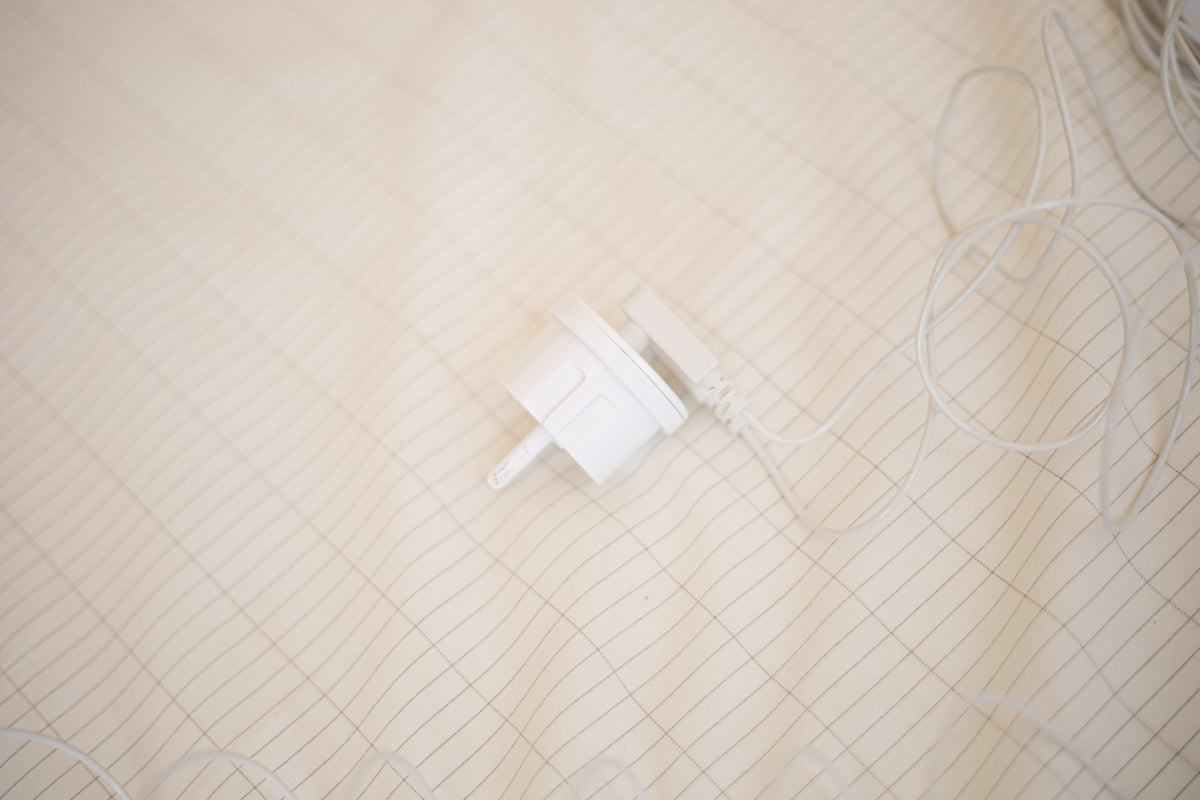

O conjunto de ficha e cabo Earthle substitui uma linha danificada e inclui, segundo a especificação, uma resistência de 100 kΩ. Testa também o cabo novo. Sem tomada com terra, um pino Earthle corretamente instalado cria um caminho direto ao solo exterior.
Fontes
- Passi et al., Neonatology, 2017
- IEC 61340-5-1
- Earthle, informação ficha e cabo
- Earthle, informação do produto Lençol
Lê também: O que procurar num produto · Aterramento em segurança
Fontes
- Passi et al., Neonatology, 2017 Bij zesentwintig te vroeg geboren baby's zakte de huidspanning van 415 naar 19 millivolt zodra de aarding werd aangesloten; de meting is objectief, maar de groep is klein en het gaat om een kortetermijneffect, niet om een gezondheidsuitkomst.
- IEC 61340 (Electrostatics-normenreeks) Deze internationale normenreeks beschrijft eisen aan het aarden van personen en materialen om elektrostatische ontlading te voorkomen, zoals bij de antistatische polsband in de elektronica-industrie; ze onderbouwt de elektrotechniek van aarden, niet een gezondheidseffect bij mensen.
Todos os links verificados em 10 de setembro de 2026.
